Выступление

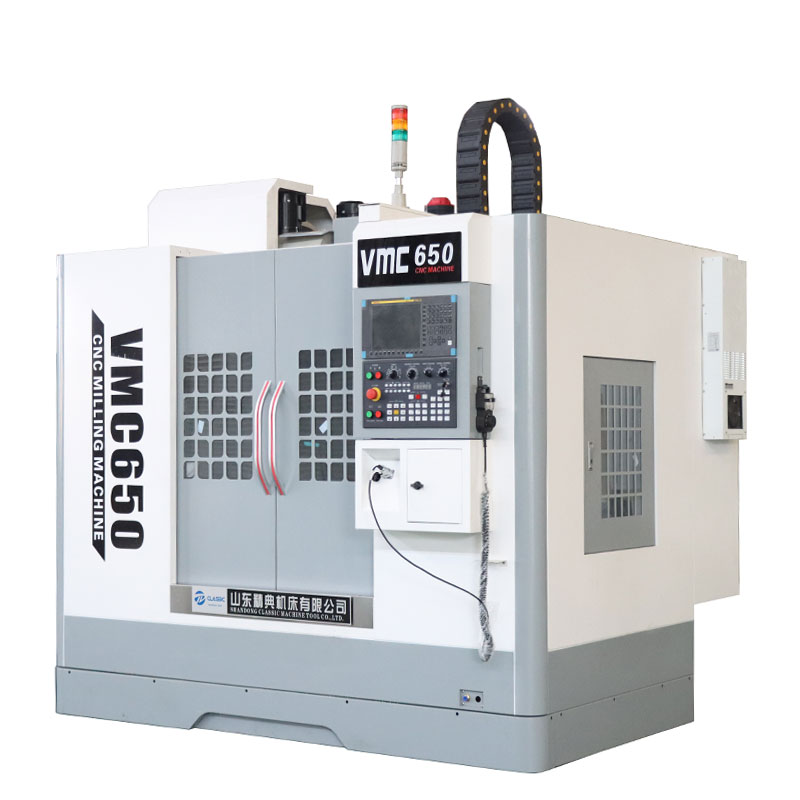

1. Конструкция вертикальной кровати, ось подачи управляется координатами X, Y и Z, а максимальная скорость быстрого перемещения составляет 60м/мин.
2. Главный вал приводится в движение сервомотором мощностью 5,5 / 7,5 кВт и максимальной скоростью 24000 об./мин.
3. Он использует импортированный из Тайваня Shangyin шарико-винтовой механизм с двойными гайками предзагруженного класса C3 и тяжелыми линейными направляющими высокой точности. Оба конца винта используют предварительно растягивающийся механизм, который значительно устраняет влияние термической деформации на точность станка. Точность позиционирования станка достигает ±0,005 мм; повторяемая точность позиционирования ±0,003 мм.
4. Используется импортированный немецкий инструментальный журнал на выбор до 20 единиц; замена инструментов происходит точно и надежно за время менее чем 2 секунды.
Структурный
1. Принята структура фрезерного центра с кроватью. Станок состоит из основания, скользящего сиденья, рабочего стола, колонны и шпиндельного блока; основные базовые детали были проанализированы методом конечных элементов, и структура является разумной и жесткой.
2. Принят высокоскоростной, высокоточный и жесткий шпиндельный блок, импортированный из Тайваня. Материал шпинделя выполнен из высокопроизводительной легированной стали, используется P4 класс точности NSK-шпинделя с высокоскоростным прецизионным подшипником, а также специальная быстрая смазка от NSK. Скорость вращения шпинделя достигает 12000 об/мин, а радиальное биение шпинделя меньше 0.005/300. Шпиндель может реализовать метод охлаждения через центр или через носик шпинделя. Шпиндель оснащен функцией центрального воздушного выпуска, которая может сбивать чипсы и защитить жизнь шпинделя и держателей инструментов.
3. Подача по направлениям X,Y,Z осуществляется при помощи прецизионных качающихся гайковых пар C3 двойного предварительного зазора (double nut preload). Сервомотор напрямую соединен со ведущим валом через импортированную универсальную связку с большим крутящим моментом и низкой инерцией. Поддержка ведущего вала оснащена предварительно растянутой конструкцией, которая может устранить зазор передачи и предварительно компенсировать влияние тепловых деформаций на точность станка при длительной эксплуатации, обеспечивая позиционную точность и повторяемость позиционирования.
Область применения приложения
Операционная система ЧПУ станка является опциональной для заказчика. Станок может осуществлять однократное зажимание различных дисков, пластин, оболочек, кулачков, форм и других сложных деталей и выполнять такие процессы как сверление, фрезерование, растачивание, расширение отверстий и нарезку резьбы. Он подходит для производства многообразия небольших и средних партий продукции и может проявить свои преимущества при обработке сложных высокоточных деталей; если станок оснащен четвертым и пятым осями, он может реализовать высокоэффективную автоматизацию обработки сложных вращающихся деталей. Это подходит для эффективной и высокоточной автоматической обработки небольших и средних деталей в аэрокосмической промышленности, военном делопроизводстве , автомобильно-мотоциклетной индустрии , машиностроении , холодильном производстве , нефтехимической промышленности , железнодорожном транспорте и других отраслях.
| Технические характеристики | Единица | VMC550 |
| Размер стола | мм | 800*260 |
| Максимальная грузоподъемность верстака | кг | 200 |
| Расстояние перемещения по оси X/Y/Z | мм | 500*300*450 |
| Расстояние от центра шпинделя до направляющей поверхности колонны | мм | 315 |
| Расстояние от торца шпинделя до поверхности рабочего стола | мм | 100-500 |
| Ширина Т-образного паза | — | 3-14*75 |
| Высокая скорость подачи X/Y/Z | м/мин | 15/15/15 |
| Коническое отверстие шпинделя | — | BT40 |
| Шпиндельный двигатель | кВт | 3.7 |
| Точность позиционирования | мм | ± 0.005 |
| Повторяемость, точность позиционирования | мм | ±0.003 |
| Скорость вращения шпинделя | об/мин | 8000 |
| Габаритные размеры | мм | 2400*1900*2300 |
| Масса | кг | 2200 |
